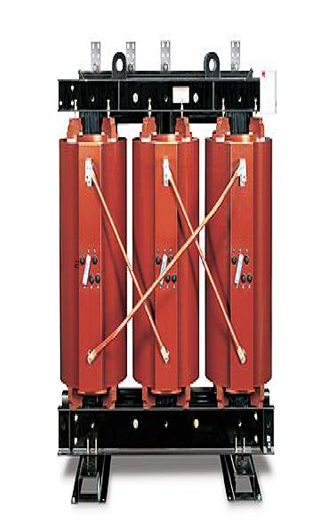

Máy biến áp khô (Cast Resin Transfomer) được sử dụng trong hầu hết các dự án với ưu điểm vượt trội so với các loại máy biến áp dầu thông thường.
| 1. | Đầu cốt ha ̣áp – LV terminal | 7. | Cuôn cao ̣ áp – HV coil |
| 2. | Móc cẩu máy – Lifting lugs | 8. | Cuôn ḥ a ̣áp – LV terminal |
| 3. | Xà kep ḷ õi tore - Frame | 9. | Đầu nối điều chỉnh – Tap terminal link |
| 4. | Lõi tore - Core | 10. | Thanh nối pha – Phase connection lead |
| 5. | Căn đêm ̣ - Spacer | 11. | Chân đế – Bed frame |
| 6. | Đầu cốt cao áp – HV coil |
|
|
3.2. Đăc tính của MBA khô
3.2.1. Chịu lửa:
Cuộn dây đựơc đúc bằng nhựa Epoxy với đặc tính không bắt lửa, tự dập lửa và chống cháy do tia lửa điện.
3.2.2. Thông số ngắn mạch cao hơn :
Cuộn dây đúc nhựa Epoxy có sức bền cơ lý hóa và điện cao kết hơp với kết cấu máy vững chắc chịu đưng đựơc lực do ngắn mạch gây ra, do va chạm bề ngoài và các rung động bất thường khác.
3.2.3. Chống ẩm:
Cuộn dây đúc nhựa Epoxy làm tăng sức bền chất cách điện và không làm giảm tính cách điện chất do hơi ẩm gây ra và những phản ứng làm lão hóa vât lịêu cách điện, ngay cả sau một thời gian dài không bảo dưỡng.
3.2.4. Kích thước nhỏ gọn:
Kiểu dáng nhỏ gọn và trọng lựơng nhẹ được thể hiện qua mẫu thiết kế, qua hình dáng cuộn dây được đúc nhưa Epoxy dưới môi trường chân không và vật lịêu cách điện tốt.
3.2.5. Khả năng quá tải cao:
Cuộn dây đúc nhựa Epoxy có hệ số thời gian gia nhiệt cao vì thế có thể chịu được sự quá tải cao hơn. (Lên đến 30% khi sử dung qụat làm mát cưỡng bức).
3.2.6. Tổn thất thấp, độ ồn thấp:
Tổn thất thấp, độ ồn thấp được thực hiện bằng việc sử dụng tole silic vật lịêu cách điện tốt.
3.2.7. Bảo dưỡng dễ dàng:
Không cần kiểm tra mức dầu cũng như thử nghiệm mẫu dầu.
Cuộn dây đúc nhựa Epoxy không làm giảm đặc tính cách điện của sản phẩm, vì thế dễ dàng kiểm tra và bảo quản máy biến áp, kể cả cuộn dây.
3.2.8. Môi trường an toàn:
Không phát sinh dầu ra môi trường xung quanh do rò rỉ hay phát tán khí độc vào khí quyển.
Đối với máy biến áp dầu thì sẽ rất dễ bị ô nhiễm môi trường xung quanh cũng như phát tán khí độc thẩm thấu và chảy rỉ ra ngoài.
